  • 【智能电表】DTZ1765型物联网三相电表

【智能电表】DTZ1765型物联网三相电表

一、产品概述
      DTZY135型物联网三相电表是应用最新物联网技术以及电力参数测量技术研制的新一代物联网智能电表。该产品实时采集三相电表电能数据、各项电力参数、各项掉电监测、远程通讯控制、存储等功能,能通过其物联网通信信道将数据传给主站,一表一模块,独立通信信道数据安全可靠,其中远程通讯模块通信制式包含:NBIOT、GPRS、CMDA、4G全网通等多种方式供客户灵活选择无缝对接国网抄表平台,完成三相用电计量数据的采集、存储、远距离传输和远程控制功能,可满足国网平台高密度数据采集,各项数据汇总。


该产品上下行通讯符合:

《QGDW 1376.1-2013 主站与采集终端通信协议》

《QGDW 1376.2-2013集中器本地通信模块接口协议》

《DL/T645-2007 多功能表通讯协议》

《DL/T645-1997 多功能表通讯协议》

《EP-MD-204模块上行协议(Ocean Connect)》

4G/NBIOT/GPRS/CDMA 相关部分符合:

YD/T 1208-2002《800MHz CDMA 蜂窝移动通信网无线智能网(WIN)阶段1:接口技术要求》

YD/T1214-2006《900MHz/1800Mhz TDMA 数字蜂窝移动通信通用分组无线业务(GPRS)设备技术要求:移动台》

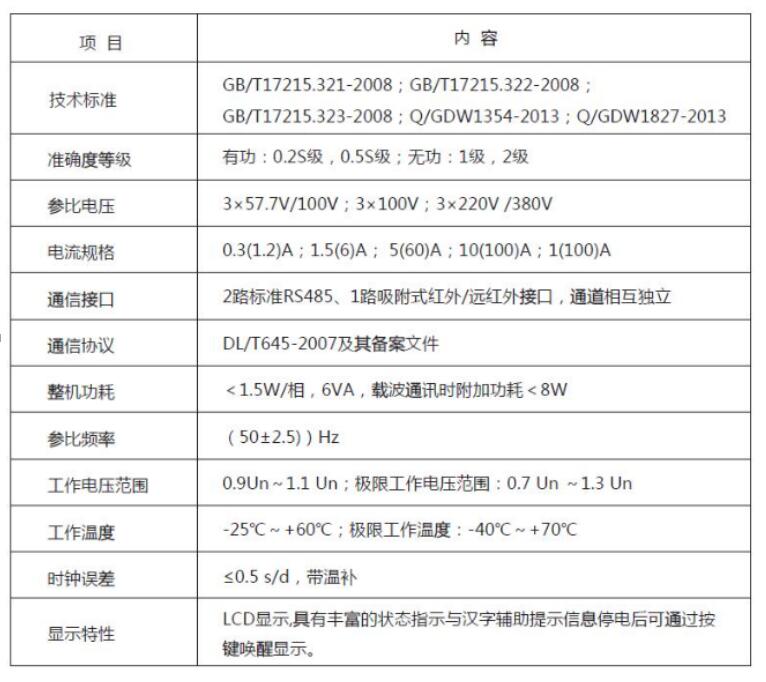

二、技术参数



三、主要功能

1)分时计量正向有功电量、反向有功电量、四象限无功电量,支持组合有功及四象限无功任意组合;计量分相的正向有功、反向有功和四象限无功电量;
2)分时计量正向有功、反向有功和四象限无功最大需量及发生时间;
3)最多可存储12个月历史电能和需量记录,电量数据支持最多一月三次结算;
4)具备两套费率时段表,可编程支持8费率;
5)可设置6类数据记录负荷曲线,存储容量达到8M字节;
6)具有全失压、失压、断相、失流、过压、欠压、过流等记录功能,在液晶屏显示及报警输出和开端钮盖检测功能;
7)记录并存储12个月的电压质量统计数据;
8)停电后可通过按钮、手抄器唤醒显示,可远红外抄表;
9)AC/DC自适应辅助电源供电,上电后由辅助电源优先供电;
10)记录多种冻结数据,形成由事件记录、负荷曲线及冻结数据组成的用电异常分析。
11)支持抄表最小间隔15min,可配置抄表间隔、抄表数据项可任意配置
12)支持主动上报、一二类数据各最多支持2个主动上报任务,每个任务最多支持64个上报数据项、上报周期分、时、日、年可任意设置


应用场景
基站机房、偏远山区、企业、大型园区、旅游景点.
